Hệ thống quan trắc các chỉ tiêu nước như: COD/BOD/pH/DO/TSS/NH4+/Tổng N/Tổng P/Color… đáp ứng hoàn toàn Thông tư 10/2021/TT-BTNMT và Nghị định 08/2022/NĐ-CP.
Bạn có biết tại sao Sở Tài Nguyên Môi Trường lại “ép” doanh nghiệp lắp đặt hệ thống quan trắc nước thải tự động?
Thứ nhất, theo Thông tư số 10/2021/TT-BTNMT có Quy định Nhà máy có lượng nước thải >1,000m3/ngày.đêm là bắt buộc phải lắp Trạm Quan Trắc Nước thải Tự động.
Thứ hai, việc xây dựng Trạm Quan Trắc Nước thải Tự động cũng giúp cơ quan quản lý theo dõi liên tục để sớm phát hiện ra những trường hợp đáng tiếc.
Ngoài ra, do hạn chế về tài chính nên Nhà nước phải “ép” doanh nghiệp tự đầu tư Trạm Quan trắc nhằm chia sẻ trách nhiệm xã hội.
Hoa Phượng xin chia sẻ một vấn đề của khách hàng như sau: Trạm Xử lý nước thải trên 1000m3/ngày.đêm, đã đấu nối vào đường ống Khu công nghiệp thì có cần lắp trạm quan trắc nước thải hay không?
Để giải quyết vấn đề này, Hoa Phượng xin viện dẫn vào các Nghị định, Thông tư sau:
Nghị định số 38/2015/NĐ-CP về quản lý chất thải và phế liệu.
Thông tư 35/2015/TT-BTNMT về bảo vệ môi trường khu kinh tế, khu công nghiệp, khu chế xuất, khu công nghệ cao.
Thông tư 31/2016/TT-BTNMT về bảo vệ môi trường cụm công nghiệp, khu kinh doanh, dịch vụ tập trung, làng nghề và cơ sở sản xuất, kinh doanh, dịch vụ.
Cụ thể những văn bản pháp luật quy định về đối tượng phải lắp đặt Trạm Quan Trắc Nước thải Tự động như sau:
Các khu công nghiệp phải lắp đặt Trạm Quan Trắc Nước thải Tự động liên tục, truyền số liệu trực tiếp cho Sở Tài nguyên và Môi trường địa phương.
Các cơ sở sản xuất, kinh doanh, dịch vụ nằm ngoài khu công nghiệp có quy mô xả nước thải từ 1.000m3/ngày.đêm trở lên (không bao gồm nước làm mát), phải lắp đặt Trạm Quan Trắc Nước thải Tự động liên tục và truyền số liệu trực tiếp cho Sở Tài nguyên và Môi trường địa phương.
Các Doanh nghiệp khác theo yêu cầu của cơ quan quản lý.
Khuyến khích các cơ sở sản xuất, kinh doanh dịch vụ nằm ngoài khu công nghiệp có quy mô xả thải dưới 1.000m3/ngày.đêm (không bao gồm nước làm mát) và có nguy cơ tác hại đến môi trường lắp đặt Trạm Quan Trắc Nước thải Tự động liên tục.
Bên cạnh đó, từng địa phương cũng có những quy định riêng biệt về việc lắp đặt Trạm Quan Trắc Nước thải Tự động thì chúng ta phải tuân thủ để đáp ứng các yêu cầu này.

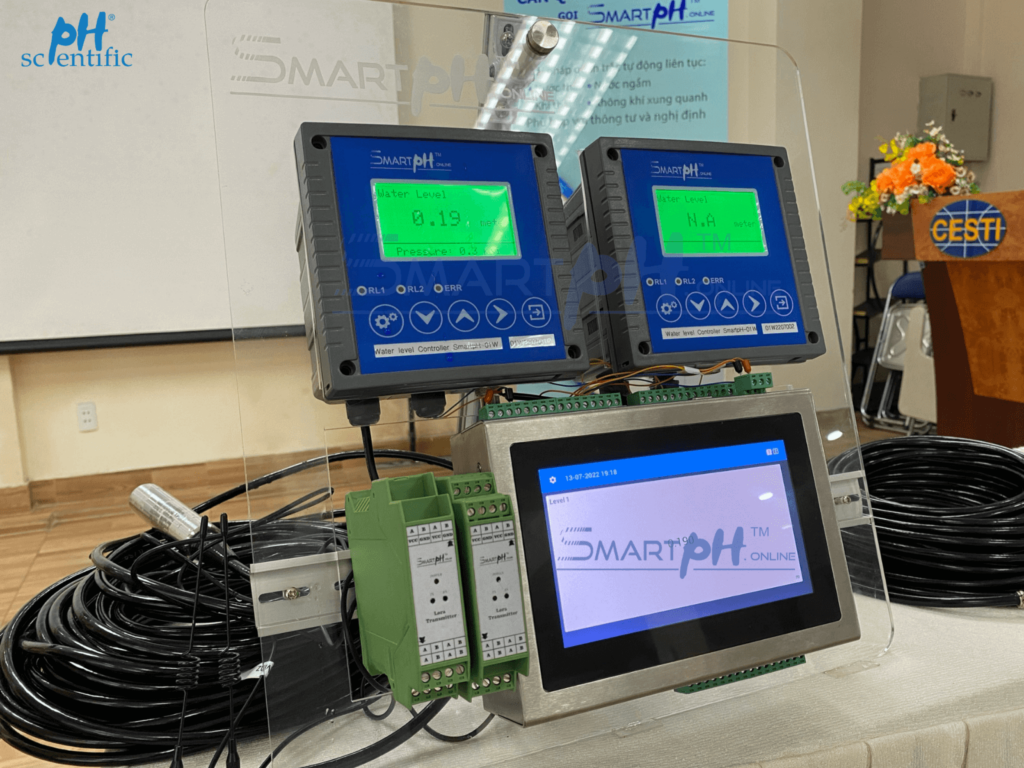

Phượng Hải Trưng Bày Sản Phẩm Thiết Bị Quan Trắc Nước Thải Liên Tục
THÀNH PHẦN TRẠM QUAN TRẮC NƯỚC THẢI TỰ ĐỘNG
A. THIẾT BỊ

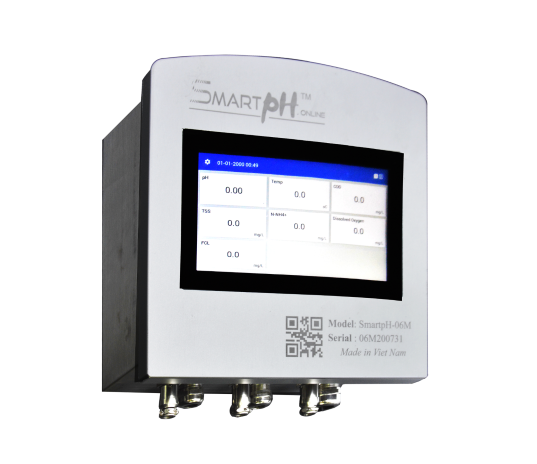

Bộ Transmitter đo đa chỉ tiêu – Model SmartpH-06M
SmartpH-06M là bộ hiển thị và điều khiển thông minh có khả năng đo mở rộng được nhiều chỉ tiêu cùng lúc COD/BOD/pH/oC/Cond./TSS/Color/Flow/… bằng bộ vi xử lý. Với màn hình LCD rộng có thể hiển thị cùng lúc các giá trị đo. Vỏ được thiết kế có thể gắn trên panel tủ điện.
– Chức năng hiệu chuẩn và làm sạch tự động đầu đo.
– Chức năng truyền dữ liệu không dây (mua thêm phụ kiện). Dựa trên công nghệ truyền dẫn sóng wifi, modul Smartwireless có khả năng truyền dữ liệu từ thiết bị đến trạm chủ với khoảng cách lên đến 3km (trong điều kiện lý tưởng), mà không cần sử dụng Sim 3G.
– Dễ dàng kiểm soát quá trình đo.
– Chức năng hiệu chỉnh đơn giản, máy có khả năng tự nhận diện dung dịch hiệu chuẩn.
– Giá trị đo có độ chính xác và tin cậy cao.
– Chất lượng sản phẩm được định vị với vật tư, linh kiện được.
THÔNG SỐ KỸ THUẬT
Bộ điều khiển
– Sử dụng công nghệ thông minh SmartpHTM với bộ vi xử lý, dễ dàng mở rộng kết nối với nhiều chỉ tiêu khác nhau thông qua khe cắm module.
– Chuẩn tự động bằng dung dịch chuẩn hoặc theo giá trị đo PTN.
– Thiết bị tự bù trừ nhiệt độ ATC.
– Màn hình cảm ứng LCD 7” rộng đa điểm, hiển thị độ COD/BOD/pH/oC/Cond/TSS/Color/Flow theo thời gian thực trên màn hình. Cài đặt thời gian lấy mẫu, password đăng nhập, xem lịch sử giá trị đo theo từng chỉ tiêu.
– Đèn backlight chiếu sáng màn hình khi làm việc trong điều kiện tối sáng.
– Chế độ autosave tắt nguồn đèn nền, tiết kiệm điện khi không sử dụng.
– Isulator Contact =: 24VDC/5A, 250VAC/5A max. Kích hoạt: 2 cài đặt Cao/Thấp, Bật/Tắt được cài đặt phân liều điểm trên hoặc dưới điểm cài đặt do người dùng lập trình.
– Ngõ ra RS485 Mobus kết nối với hệ thống điều khiển công nghiệp PLC, Scada…
– Khoang terminal riêng biệt dễ dàng kết nối nguồn điện, cổng tín hiệu, kiểm soát liều lượng, hoặc các cảm biến.
– Kích thước hộp: 345 x 230 x 96 mm, chống thấm theo chuẩn IP55. Nắp phía trước được làm bằng nhôm nguyên khối phủ anod hóa, vỏ phía sau bằng thép phủ sơn tĩnh điện.
– Nguồn: 24VDC, kèm Adaptor 230VAC, 50/60Hz.
Cung cấp kèm theo:
– Hướng dẫn sử dụng Tiếng Anh/Tiếng Việt.

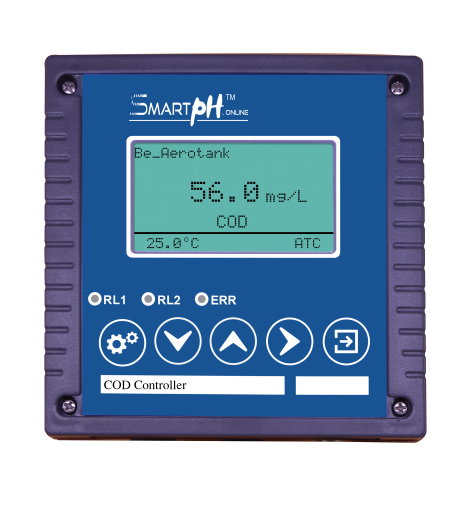

2 . CHỈ TIÊU ĐO COD

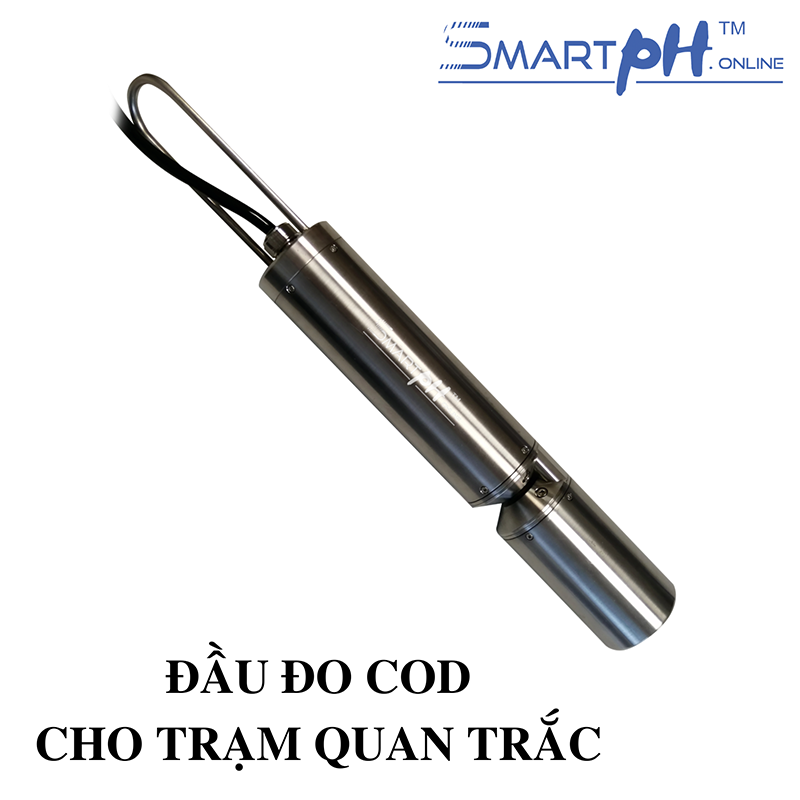

Điện cực quang COD
Nguyên lý hoạt động
– Phương pháp đo quang.
– Các hợp chất hữu cơ không no sẽ hấp thu bức xạ UV tại bước sóng 254 nm, tín hiệu sẽ được thu vào đầu dò và tính toán dựa theo định luật Lambert-Beer.
Thông số kỹ thuật cơ bản
– Chu trình đo: liên tục, không sử dụng hóa chất.
– Sử dụng phương pháp hấp thụ UV, cho kết quả tức thời <10 giây/ lần đo.
– Dải đo hấp thụ UV tại 254nm với nguồn đèn LED tuổi thọ từ 5-10 năm.
– Độ rộng khe phổ: 5 mm, mặt kính thạch anh.
– Chức năng hiệu chuẩn bằng giá trị đo phòng thí nghiệm hoặc đường chuẩn.
– Chức năng tự làm sạch bằng cần gạt, chu kỳ 60phút/lần.
– Chức năng bù trừ độ đục 2 bước sóng 530nm và 390nm, giúp tăng độ chính xác.
– Nhiệt độ mẫu nước: 0-60oC (không được đóng băng).
– Áp suất dòng nước thải đi vào: 0-5bar, lưu lượng ≤ 2.5m/s.
– Vật liệu: thép không gỉ SS316 chuyên dụng.
– Tiêu chuẩn chịu nước IP68/NEMA 6P.
– Nguồn cấp: 12VDC.
Thang đo COD
– Thang đo 0 – 400mg/L (Thang đo có thể điều chỉnh khi đặt hàng).
– Độ phân giải: 0.1.
– Độ chính xác: 10% toàn thang.

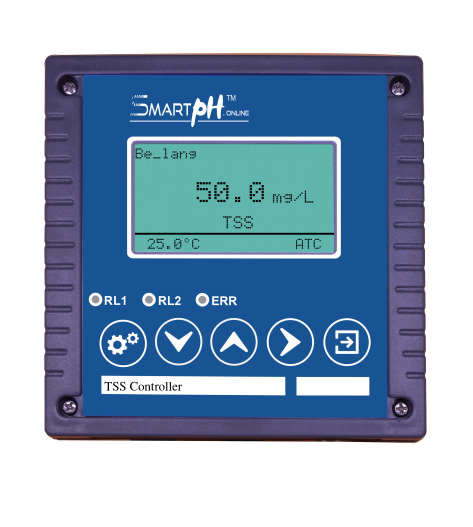

3. CHỈ TIÊU ĐO TỔNG CHẤT RẮN LƠ LỬNG

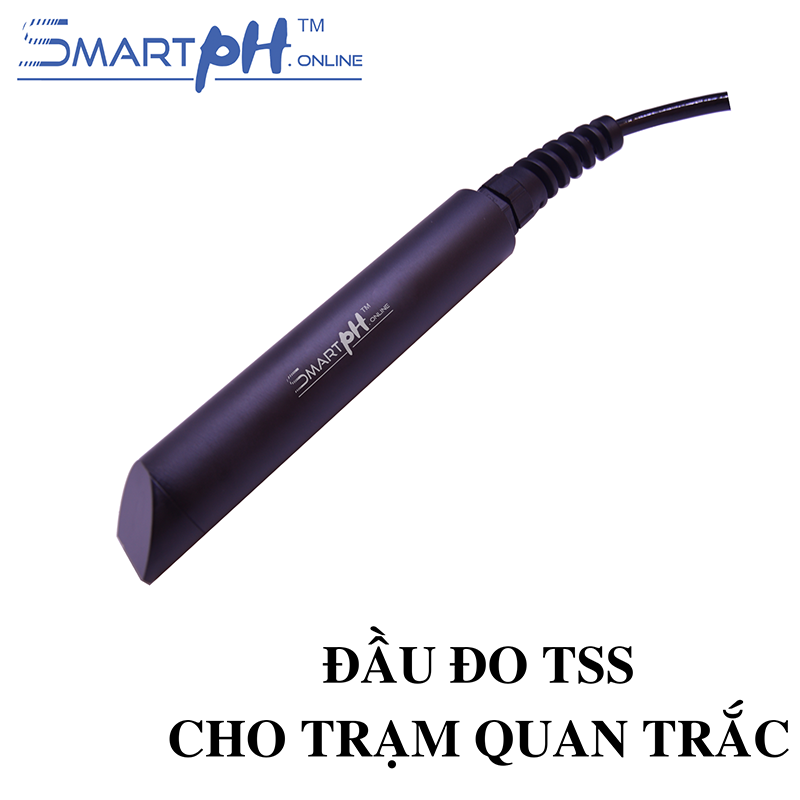

Điện cực quang TSS
Nguyên lý hoạt động
– Cảm biến 2 chùm tia đo tán xạ góc đo 90o. Tự động bù trừ tín hiệu và loại tạp chất, với bước sóng cảm biến 880nm và 530nm.
Thông số kỹ thuật cơ bản
– Chu trình đo: liên tục, không sử dụng hóa chất.
– Sử dụng phương pháp hấp thụ cận hồng ngoại, cho kết quả tức thời <10 giây/ lần đo.
– Dải đo hấp thụ 880nm với nguồn đèn LED tuổi thọ từ 5-10 năm.
– Độ rộng khe phổ: 10 mm, mặt kính thạch anh.
– Chức năng hiệu chuẩn bằng giá trị đo phòng thí nghiệm hoặc đường chuẩn.
– Chức năng tự làm sạch bằng cần gạt, chu kỳ 60 phút/lần.
– Chức năng bù trừ độ đục bước sóng 530nm, giúp tăng độ chính xác.
– Nhiệt độ mẫu nước: 0 – 60oC (không được đóng băng).
– Áp suất dòng nước thải đi vào: 0-5bar, lưu lượng ≤ 2.5m/s.
– Vật liệu: thép không gỉ SS316 và nhựa PVC chuyên dụng.
– Kích thước điện cực: đường kính 60mm, chiều dài 250mm.
– Tiêu chuẩn chịu nước IP68/NEMA 6P.
– Nguồn cấp: 12VDC.
Thang đo TSS
– Khoảng đo: 0-1500mg/L (Thang đo có thể điều chỉnh khi đặt hàng).
– Độ phân giải: 0.01.
– Độ chính xác: ±10% toàn thang.

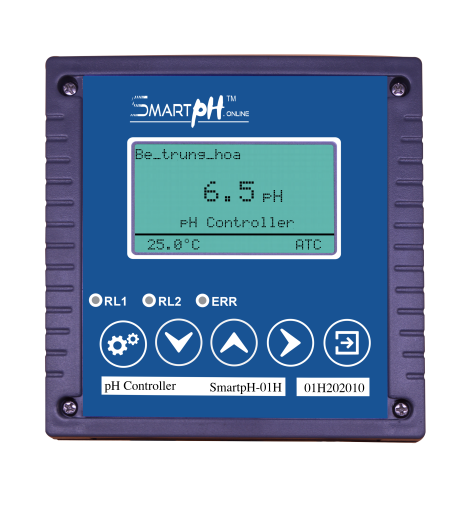

4. CHỈ TIÊU ĐO PH
Điện cực pH chuẩn công nghiệp
– Khoảng đo 0.00-14.00 pH.
– Độ phân giải: 0.01pH.
– Thời gian đáp ứng 95% trong 1giây.
– Thang nhiệt độ 0 – 100oC.
– Áp suất tối đa 0 – 100 PSIG.
– Kích thước 3/4″ NPT có thể nhúng chìm hoặc gắn trên đường ống.
– Thân điện cực bằng vật liệu Ryton Polyphenylene Sulfide (PPS).
– Cáp tiêu chuẩn 3m.
Cung cấp kèm theo
– 01 lọ 250mL Dung dịch chuẩn pH 7.00.
– 01 lọ 250mL Dung dịch chuẩn pH 4.01.
5. BỘ ĐO LƯU LƯỢNG KÊNH HỞ

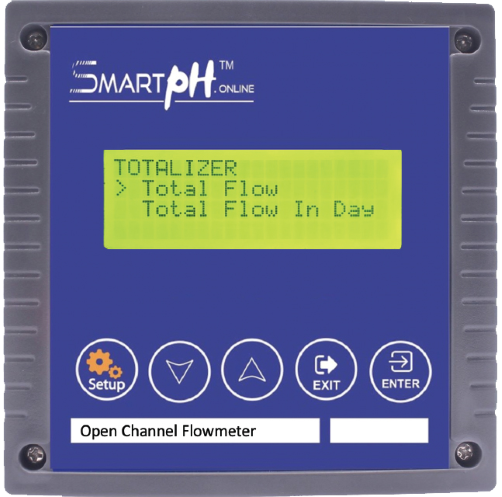

Bộ Transmitter đo lưu lượng kênh hở – Model SmartpH-01F
– SmartpH-01F là bộ hiển thị và điều khiển thông minh đo lưu lượng bằng bộ vi xử lý. Với màn hình LCD rộng có thể hiển thị cùng lúc giá trị lưu lượng và tổng lưu lượng. Vỏ được thiết kế có thể gắn trên panel tủ điện (hoặc trên tường, mua thêm giá đỡ).
– Cảm biến dạng sóng siêu âm, không tiếp xúc với chất lỏng.
– Chức năng truyền dữ liệu không dây (mua thêm). Dựa trên công nghệ truyền dẫn sóng wifi, modul
– Smartwireless có khả năng truyền dữ liệu từ thiết bị đến trạm chủ với khoảng cách lên đến 3km (trong điều kiện lý tưởng), mà không cần sử dụng Sim 3G.
– Giá trị đo có độ chính xác và tin cậy cao.
– Chất lượng sản phẩm được định vị với vật tư, linh kiện được sản xuất OEM từ Mỹ.
Thông số kỹ thuật
Bộ điều khiển
– Sử dụng công nghệ thông minh SmartpHTM với bộ vi xử lý.
– Màn hình LCD rộng đa điểm, hiển thị độ lưu lượng tổng và lưu lượng tức thời/Thời gian thực trên màn hình.
– Đèn backlight chiếu sáng màn hình khi làm việc trong điều kiện tối sáng.
– Chế độ autosave tắt nguồn đèn nền, tiết kiệm điện khi không sử dụng.
– Isulatator Contact: 24VDC/5A, 250VAC/5A max. Kích hoạt: 2 cài đặt Cao/Thấp, Bật/Tắt được cài đặt phân liều điểm trên hoặc dưới điểm cài đặt.
– Ngõ ra 4-20 mA dạng công nghiệp current loop để kết nối đến đầu ghi dữ liệu, đầu ghi biểu đồ, hoặc thiết bị khác.
– Kết nối nhanh chóng terminal dễ dàng với nguồn điện, thông tin liên lạc, kiểm soát liều lượng, hoặc các cảm biến.
– Kích thước hộp: 144 x144x115mm, chống thấm theo chuẩn IP65
– Nguồn: 230VAC, 50/60Hz
Cung cấp kèm theo
– Hướng dẫn sử dụng Tiếng Anh/ Tiếng Việt.
– 02 thanh Gá kẹp trên panel.
Cảm biến đo lưu lượng bằng sóng siêu âm – Model UST
– Kết hợp với máng đo thủy lực: loại đập chắn có khe hình V hoặc đập chắn cửa chữ nhật có dòng thu tự tạo hoặc máng do Parshall hoặc máng xây bằng gạch thẻ, lót gạch men.
– Khoảng đo lưu lượng 0 – 20,000m3/ngày đêm (hoặc có thể điều chỉnh theo lưu lượng thực tế).
– Công nghệ sóng siêu âm không tiếp xúc.
– Độ chính xác: 0.1% toàn thang.
– Cấp bảo vệ NEMA 4X (IP65 theo chuẩn EN60529).
– Cáp tiêu chuẩn 3m.
Chi phí cải tạo lắp đặt mương hở
– Dạng mương nước thải là Parshall.
– Số lượng kênh xây dựng: 1 kênh.
– Kích thước dự kiến (DxWxH) là 1600x500x700.
– Sử dụng để lắp đặt thiết bị đo lưu lượng dạng kênh hở theo đúng nguyên lý lắp đặt đồng hồ đo kênh hở.
– Vị trí thực hiện: tại miệng cống đầu ra của kênh hở nước thải đầu ra.
– Vật liệu: bê tông ốp gạch men.
Nhà trạm Quan trắc Nước tự động, liên tục đi từ mô phỏng 3D đến Công trình thực tế thi công lắp đặt.
B. PHỤ KIỆN

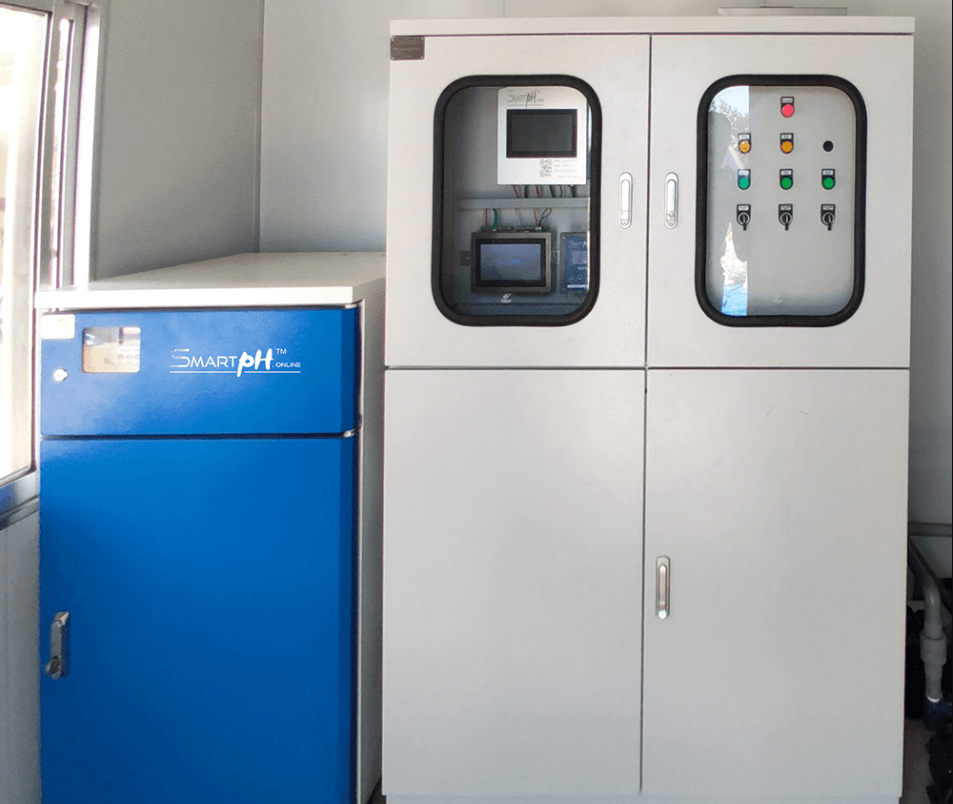

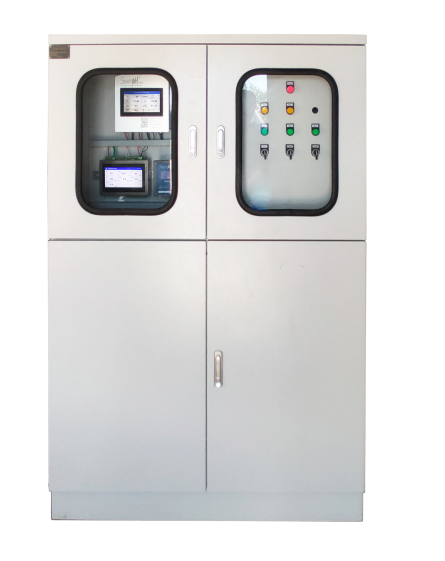

1.Tủ đựng máy – Model SMC800
Bảo hành 12 tháng
– Kích thước: 800 x 600 x 1750 mm
– Cửa tủ trước có cửa sổ kính cường lực trong suốt để dễ dàng quan sát, được chia thành 02 khoang có khóa riêng biệt.
– Đèn chiếu sáng bên trong.
– Có mái che, thiết kế thuận tiện cho công tác bảo trì.
– Thép sơn tĩnh điện.
– Quạt gió thông hơi.
– Cáp thiết bị chống sét lan truyền…
– Các phụ kiện khác như cáp tín hiệu, CB, nguồn DC, domino, ống nhựa… cho lắp đặt thiết bị.
– Các phụ kiện lắp đặt khác để hoàn thiện hệ thống.
Buồng đo mẫu
– Được lắp đặt trong khoang bên dưới.
– Kích thước buồng đo: 400x200x300 (mm) (DxRxC).
– Vật liệu Inox 304.
– Bộ gá đỡ cảm biến đo.
– Module tự làm sạch đầu đo.
– Ngõ kết nối với cáp tín hiệu và bơm nén khí.
Cung cấp bao gồm
– 01 Buồng đo mẫu.
– 02 bơm nước thải 150W Panasonic.
– 01 Máy nén khí Puma.
2. Bộ lưu điện – Hãng Santak sản xuất Bộ lưu điện UPS 2kVA
Bảo hành 24 tháng
– Xuất xứ: Việt Nam.
– Công suất: 2000VA/1800W.
– Công nghệ: Online
– Không bao gồm hệ thống ắc quy.
– Bình ắc quy 12V 24Ah (số lượng 4).
Tủ đựng ắc quy 8 bình 24AH
– Gồm cáp đấu nối hệ thống ắc quy, cáp đấu nối từ UPS đến tủ đựng ắc quy kèm MCCB cho hệ thống ắc quy.
3. Hệ thống báo cháy, báo khói – Hãng Unipos (sản xuất)
– 1x Đầu báo khói quang điện + đế.
– 2x Chuông, đèn báo cháy tích hợp.
– 2x Nút ấn báo cháy khẩn cấp.
– 1x Tủ giám sát báo cháy 4 Zone + acquy.
– 3x Bình bột chữa cháy tổng hợp có tem kiểm định.
– 1x Hộp đựng bình chữa cháy 450 x 650 x 220 mm.
4. Phần mềm thu thập và quản lý số liệu – Model WMS-1
Do Cty Phuonghai (VN) thiết kế
– Hiển thị trên giao diện Web.
– Hình nền bản đồ tĩnh, hoặc lên bản đồ động (option).
– Hiển thị tất cả giá trị đo của nhiều trạm con. Bao gồm tên Trạm con, Giá trị đo, Đơn vị đo, Giá trị tiêu chuẩn, Alarm vượt ngưỡng.
– Tên hệ thống quan trắc và các thông số về trạm, hiển thị ngày giờ.
– Username + Password truy cập.
– Gọi số liệu từ trạm con, cài đặt được chu kỳ lấy mẫu (1, 5, 10, 30, 60 phút/ 12giờ/24 giờ).
– Xem lại các giá trị đo cũ theo ngày tháng giờ.
– Cài đặt thời gian nhắc bảo trì định kỳ.
– Lọc giá trị đo theo ngày tháng giờ.

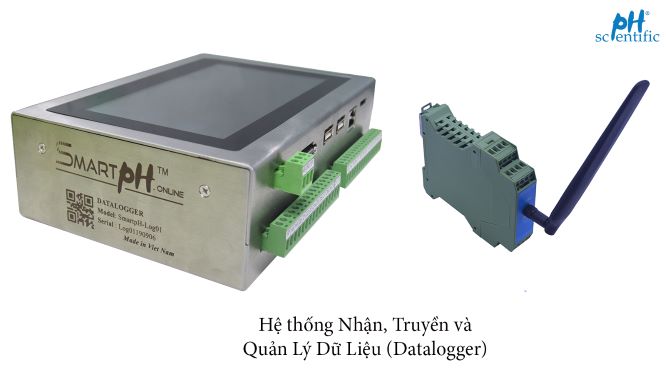

5. Thiết bị ghi nhận và truyền dữ liệu GPRS về Trạm trung tâm/Sở TNMT – Model SmartpH-Log
– Đáp ứng đầy đủ các yêu cầu của thông tư 24/BTNMT.
– Dữ liệu được truyền về trung tâm với thời gian theo yêu cầu của khách hàng (1 phút, 5 phút, 10 phút…), – lưu trữ dữ liệu chuẩn phục vụ phân tích, kết nối website, mobile.
– Khả năng kết nối với 6 cổng vào analog (4 – 20mA) của các thiết bị phân tích online.
– 12 ngõ ra số sử dụng cho điều khiển.
– 16 ngõ vào số đa năng (có thể dùng đếm sung 250Hz).
– Có cổng kết nối Ethernet/Modbus TCP master/slave.
– Cho phép mở rộng đo các chỉ tiêu khác sau này.
– Có chức năng truyền dữ liệu qua GPRS.
– Gắn đồng thời 2 sim 3G (1 chạy, 1 dự phòng) đảm bảo đường truyền không gián đoạn.
6. Chi phí đấu nối về Sở TNMT
– Chi phí lập trình, cài đặt phần mềm.
– Chi phí kết nối về Sở TNMT.
– Nhân lực: kỹ sư Phuonghai.

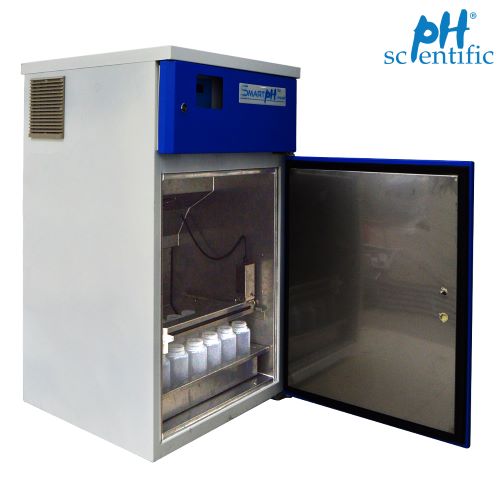

7. Máy lấy mẫu tự động – Model SmartpH-WS1
Bảo hành 12 tháng
Hãng sản xuất: SmartpH
Thông số kỹ thuật
– Thời gian lấy mẫu: liên tục, có thể điều chỉnh.
– Hướng dẫn sử dụng đơn giản và dễ sử dụng.
– Phụ kiện thay thế dễ dàng.
– Bền vững với môi trường khắc nghiệt.
– Nhiệt độ bảo quản mẫu: Theo tiêu chuẩn.
– Hiển thị ít nhất ngôn ngữ tiếng Anh/Việt.
– Hiển thị trên màn hình LCD có đèn backlight với bộ vi xử lý SmartpHTM cài đặt thể tích mẫu lấy, thời gian lấy (tự động/ Manual/ trigger từ xa).
– Số lượng mẫu lấy: 12 chai/2L, có khay đựng, nắp chai.
– Nhiệt độ bảo quản mẫu: Theo tiêu chuẩn.
– Nhiệt độ buồng mẫu 4oC 00- 2oC, có thể điều chỉnh nhiệt độ.
– Chiều cao hút mẫu: 8m (tùy thuộc chiều dài ống lấy mẫu).
– Chiều dài ống hút mẫu: ~ 5m.
– Thể tích lấy mẫu: 20 – 350ml.
– Cổng RS485 kết nối với bộ đo đa chỉ tiêu SmartpH-06M.
– Nguồn 230VAC.
8. Hệ thống Camera giám sát tại nhà máy
Camera IP Trụ hồng ngoại 2MP chuẩn nén H.265+
– Cảm biến 1/2.8″ Progressive Scan CMOS; Chống ngược sáng WDR 120dB.
– Chuẩn nén H.265+/H.265/H.264+/H.264/MJPEG; Độ nhạy sáng Màu: 0.01 lux @(F1.2, AGC ON), 0 lux với hồng ngoại.
– Ống kính 4mm.
– 25fps/30fps(1920×1080); 3 tính năng VCA; 3 luồng dữ liệu ; 3D DNR; ICR; EXIR 2.0, hồng ngoại 30m; DC12V&PoE.
– Hỗ trợ dịch vụ Hik-Connect.
9. Camera IP Speed Dome hồng ngoại, 2MP (quay quét), chuẩn nén H264, có hỗ trợ H265+
– Cảm biến CMOS 2MP, 1/2.8”, chuẩn nén H.265+/H.265/H.264+/H.264, tính năng giảm nhiễu số 3D DNR, chống ngược sáng thực True WDR.
– Tính năng siêu nhạy sáng DarkFighter, có màu tại: 0.001lux/F1.6.
